درپوش سوراخ قالب
استاپین

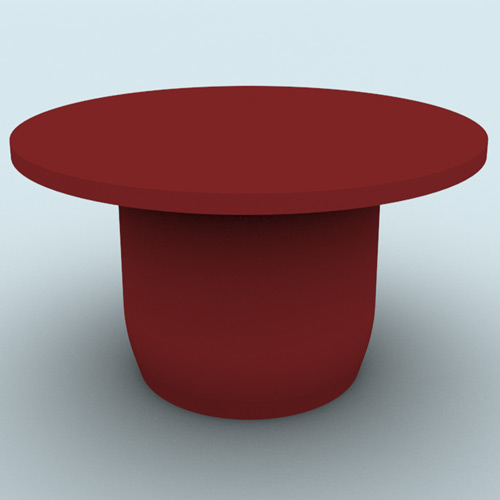

درپوش قالب پلاستیکی، مناسب برای مسدود نمودن سوراخ قالبهای فلزی
Stopin
درپوش قالب قطعهای میباشد که در مراحل قالب گیری برای بستن و محافظت از قالب استفاده میشود. این درپوش، از خروج ماده از قالب جلوگیری میکند و همچنین برای جلوگیری از ورود آلودگی یا مواد خارجی به داخل قالب در زمانهایی که قالب مورد استفاده قرار نمیگیرد ممانعت میکند. این قطعه یک ابزار ساده اما حیاتی در فرآیند قالبگیری به شمار میرود که به افزایش عمر مفید قالب و کیفیت محصولات تولید شده کمک میکند.
در تکنولوژی قالب بندی بتن زمینه سازی و طرحهایی وجود دارد، که حتماً باید رعایت گردد. از جمله این آماده سازیها، میتوان به عبور بلت از داخل قالبهای بتنی اشاره نمود. به جهت عبور بلت روی سطح قالبهای فلزی باید سوراخی ایجاد شود (قطر 21 الی 22 میلیمتر) که بلت از داخل آن عبور کند و بتواند از سوراخ قالب روبرو خارج گردد. در آخر دو طرف قالب توسط مهارها، واشرها و مهرهها بسته گردد تا در موقع بتن ریزی، در اثر فشارهای هیدرواستاتیکی بتن به عنوان یک سیال، قالبها از هم جدا نگردند. همانطور که قابل مشاهده است قالبهای فلزی بیش از 50 بار قابل استفاده میباشند و امکان دارد در پروژه بعدی قالبهای سوراخ دار، مشکل ساز شود و دچار خروج بتن و شیره بتن گردند. به جهت حل این معضل و امکان استفاده از قالبهای سوراخدار در مقاطعی که نیاز به عبور بلت وجود ندارد از قطعهای ساده و کارآمد به نام درپوش قالب یا استاپین استفاده میشود که از جنس پلاستیک ساخته شده اند. به درپوش قالب کورکن سوراخ قالب نیز گفته میشود.
درپوش قالب یک نوع قطعه از خانواده اتصالات میباشد که به عنوان مسدود کننده یا محافظ، مهر موم نمودن و... استفاده میشود و همچنین با محل نصب رابطهی مستقیمی دارد. این قطعه بسیار ساده و مقرون به صرفه میباشد و به همین جهت باعث میشود تا از قالبهای سوراخدار در نقاطی که نیاز به عبور بلت وجود ندارد، بتوانیم استفاده کنیم.
نحوه استفاده درپوش سوراخ قالب
درپوش قالب، موقعی استفاده میشود که جهت کور کردن سوراخهایی که قصد عبور بلت را از آنها نداریم و از قسمت تخت قالب وارد شده و از سمت پشت قالب (استیفنرها) خارج میگردد. در حقیقت قسمت دایرهای شکل محدب درپوش قالب، داخل قالب بندی قرار میگیرد.
میزان مصرف درپوش سوراخ قالب بتن
به اندازه سوراخهایی که در قالبهای فلزی بتن جهت عبور بلت تعبیه شده است و قصد عبور بلت را از آنها نداریم باید درپوش قالب یا کورکن سوراخ قالب استفاده شود.
نکـتههای مهم در مورد استفاده از درپوش پلاستیکی سوراخ قالب فلزی بتن
استاپین علاوه بر مسدود نمودن سوراخ قالبهای بتنی، مانع خروج شیره بتن میگردد. قطعه پلاستیکی استاپین مخصوص استفاده در سوراخ قالبهای فلزی که بلت با قطر 16 از آنها عبور میکند طراحی و تولید شده است و استفاده از آن برای قالبهای خاص مانند قالبهای تونل فرم که از بلتهای قطر 22 برای مهار فشار بتن در آنها استفاده میشود، کاربرد ندارد.

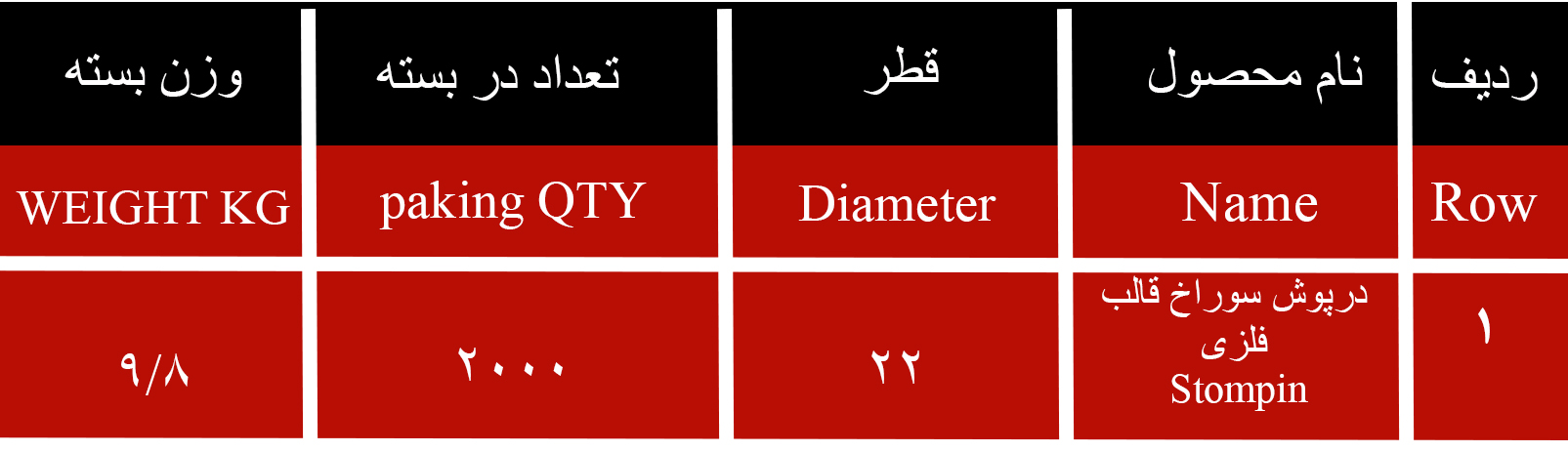

بسته بندی درپوش قالب
|
