گیره واتراستاپ
بست فلزی نگه دارنده واتر استاپ

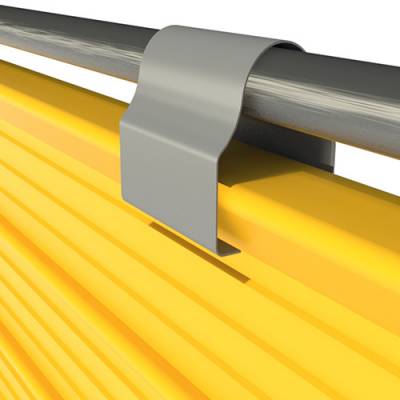

جنس گیره واتراستاپ یا بست واتراستاپ از ورق فولادی مدلسازی و تولید میشود و بهترین روش برای متصل نمودن لبههای نوارهای واتراستاپ به شبکه میلگردی میباشد. برای نصب واتر استاپ به سازه میلگردی، به یک میله کمکی نیاز میباشد تا گیره روی آن قرار گیرد و در مرحله آخر نوار آب بندی واتر استاپ پی وی سی با فشار فکهای گیره فلزی به شبکه میلگردی متصل گردد. توصیه میشود در هر 50سانتیمتر از طول واتر استاپ در هر سمت 1عدد گیره نصب شود.
در بعضی از مواقع باید واتراستاپ توسط مفتول به شبکه میلگردی اتصال پیدا کند، البته به هیچ وجه این شیوه اتصال پیشنهاد نمیشود. زیرا با سوراخ کردن واتر استاپ و رد کردن سیم مفتول، امکان کشیدگی در اثر بتن ریزی وجود داشته و در نهایت پارگی واتراستاپ به بار میآورد. برای نصب نمودن واتراستاپ به سازه میلگردی به کمک سیم مفتول، باید در ابتدا لبهها با فواصل منظم و با قطر مشخص پانچ گردد و در نهایت داخل سوراخهای ایجاد شده حلقه مخصوص فولاد قرار گیرد و فشرده شود تا در اثر رد کردن سیم مفتول، استحکام و مقاومت کافی جهت واتر استاپ در برابر پارگی وجود داشته باشد.
بهترین راه نگهداری از واتراستاپ درون قفسه میلگردی تا قبل از بتن ریزی اتصال واتراستاپ توسط گیره فلزی واتر استاپ به سازه میلگردی است. در این شیوه نگهداری و اتصال امکان جدا شدن و یا پارگی نوار آب بند واتراستاپ پی وی سی در مواقع بتن ریزی پایین میباشد.
اجرای گیره واتراستاپ
به این نکته توجه داشته باشید که به هیچ وجه ورقههای واتر استاپ را جهت ثابت سازی سوراخ نکنید زیرا امکان دارد در هنگام عملیات بتن ریزی مرحله دوم، دچار پارگی گردد.
گیره واتر استاپ در فاصله یک متر و به صورت زیگزاگ در بالا و پایین ورقه واتر استاپ مورد اجرا، جای میگیرند و در نهایت گیرهها به آرماتورها متصل میشوند.
دانستنی ها؛ واتراستاپ دمبلی حفره دار(OM) چه کاربردی دارد؟
بسته بندی گیره واتراستاپ
بسته 1000 عددی
|
|
